Авиационные
рамы
для установки авиационного
оборудования
оборудования
ARINC 600
Компания «Системикс» совместно с «НаукаСофт» разрабатывает и поставляет рамы для установки авиационного оборудования, изготовленные по стандарту ARINC 600.
Рамы поставляются всех типоразмеров согласно стандарту ARINC 600 (от 1 до 12 MCU) и соответствуют повышенным экологическим требованиям. Рамы разработаны для длительной работы в средах с повышенной вибрацией и обеспечивают повышенную безопасность при столкновении.

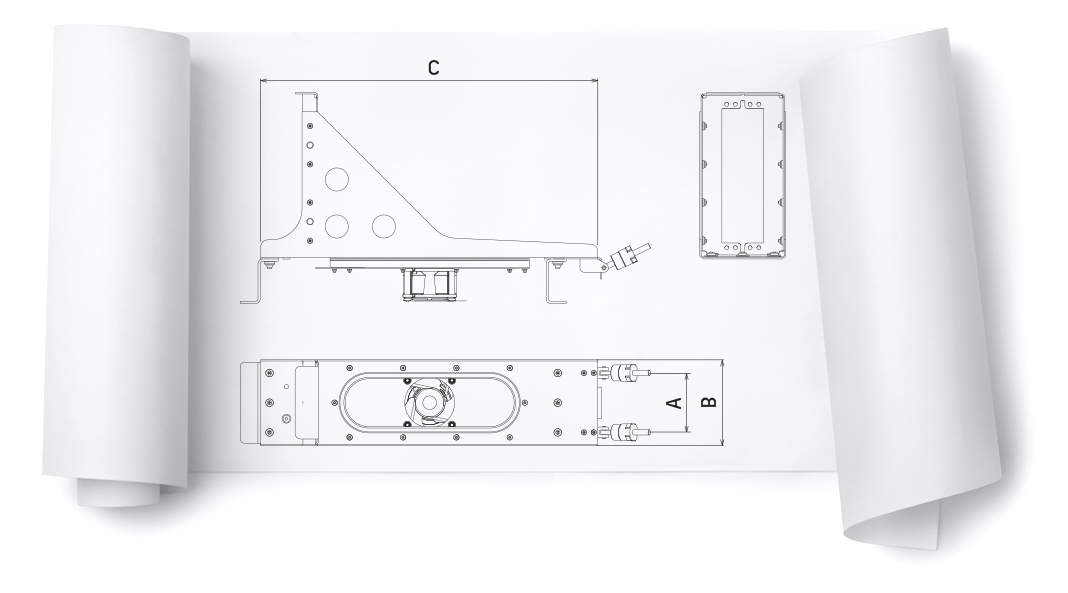

Размеры рам
| Размер |
| 1 MCU |
| 2 MCU |
| 3 MCU |
| 4 MCU |
| 5 MCU |
| 6 MCU |
| 7 MCU |
| 8 MCU |
| 9 MCU |
| 10 MCU |
| 11 MCU |
| 12 MCU |
| А, мм |
| 28 |
| 61 |
| 94 |
| 127 |
| 160 |
| 193 |
| 226 |
| 259 |
| 292 |
| 325 |
| 358 |
| 391 |
| В, мм |
| - |
| - |
| 66 |
| 66 |
| 99 |
| 132 |
| 168 |
| 198 |
| 231 |
| 264 |
| 297 |
| 330 |
| С, мм |
| 380 или 529 |
| 380 или 529 |
| 380 или 529 |
| 380 или 529 |
| 380 или 529 |
| 380 или 529 |
| 380 или 529 |
| 380 или 529 |
| 380 или 529 |
| 380 или 529 |
| 380 или 529 |
| 380 или 529 |

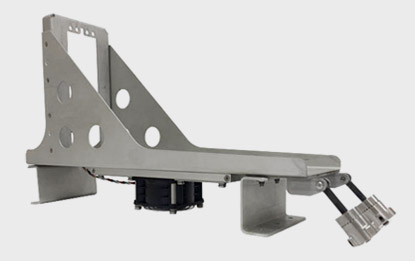

Рама размера 2 MCU

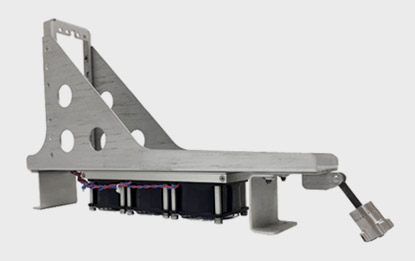

Рама размера 3 MCU

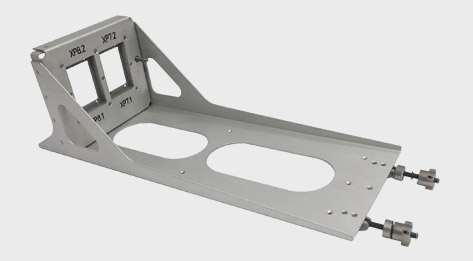

Рама РМ-27, изготовленная
по требованиям заказчика
по требованиям заказчика
При необходимости возможно изготовление рам любого размера по техническим требованиям заказчиков
Особенности охлаждения оборудования
Для авиационного оборудования с требованиями к охлаждению рамы могут поставляться:
| С конверсионным потоком воздуха | Без внешнего принудительного воздушного охлаждения может потребоваться короб с овальным вырезом для оптимизации конвекции |
| С принудительным воздушным охлаждением | Предназначенные для обеспечения принудительного воздушного охлаждения от централизованной системы самолета или вентилятора, установленного на раме |
| С дополнительным уплотнением | Впускные отверстия для воздуха в дозирующей пластине. Для сборок, требующих вентилятора, мы также предоставляем открытую дозирующую пластину или уплотнение |
| С вентиляторными сборками и фильтрами | Рамы поставляются с вариантами для вентиляторов на задней, боковой или нижней подвеске и соответствуют требованиям охлаждения ARINC 600 |
Варианты охлаждения:
- без вентилятора
- вентилятор 115 В переменного тока, 400 Гц
- вентилятор 27В постоянного тока
Варианты установки системы охлаждения:
- без воздуховодов
- задний монтаж
- монтаж на правую сторону
- монтаж на левую сторону
- монтаж в нижней части
Передние фиксаторы
с автоматической блокировкойс ограничителем крутящего моментабез фиксацииСоответствие стандартам
КТ-160G
RTCA-DO160
MILSTD-810
Особенности рам
высокопрочные материалыувеличенные радиусы изгибаповышенная прочностьНапишите нам
